Pneumatic Connection Solutions: Pneumatic Fittings, Air Fittings, Push To Connect Fittings, Pneumatic Connectors. |
|
|
Applications
Grease, fuels, LP and Natural gas (available on special order), refrigeration, instrumentation and hydraulic systems., these fittings are completely interchangeable with full pattern fittings, but have been modified in some way. This modification is usually in the length of the pipe threads. Used in plumbing and light industrial applications.
Features
- Vibration resistance - Fair resistance to vibration and pipe movement depending upon conditions.
- Advantages - Fewer leaks in the system, Large range of sizes and configurations (extruded/barstocked, hex forged, nickel plated/round forged).
- Conformance - Meets functional requirements of the SAE J530 (Automotive Pipe Fittings), SAE J531 (Drain Plugs) and of ASA, ASME.
Specification
- Temperature Range: -65°F to +250°F (-53°C to +121°C) range at maximum operating pressures.
- Working Pressure: 1200 PSI Maximum based on size always consult tubing/pipe specifications.
|
Assembly Instructions
|
|
1. Tighten approximately 2-1/2 turns past hand tight.
2. Fittings with Everseal tighten two turns past hand tight. Brittle materials require special cautions
3. Thread Sizes: M10, M12, M16, M22, UNF 10, 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1-1/4
4. Thread Types: NPT, NPSF, NPTF, Metric, BSPT, BSPP, UNF |
|
DOT Brass Pipe Fittings, Brass Threaded Fittings, Brass Hose Fittings |

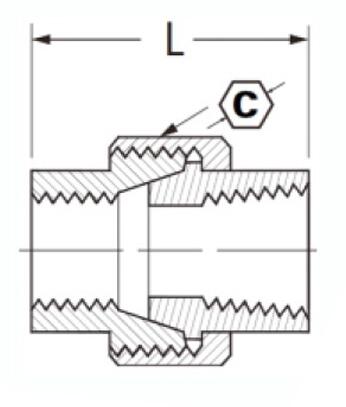

Union |
Union Pipe Fittings |
|
|
|
NPSF Female Thread |
MODEL |
Female Thread |
Description |
DPNF 1/8NPSF |
1/8 NPSF |
Union Brass Pipe Fittings 1/8 NPSF |
DPNF 1/4NPSF |
1/4 NPSF |
Union Brass Pipe Fittings 1/4 NPSF |
DPNF 3/8NPSF |
3/8 NPSF |
Union Brass Pipe Fittings 3/8 NPSF |
DPNF 1/2NPSF |
1/2 NPSF |
Union Brass Pipe Fittings 1/2 NPSF |
|
BSPP Female Thread |
MODEL |
Female Thread |
Description |
DPNF G1/8 |
G1/8 |
Union Brass Pipe Fittings G1/8 |
DPNF G1/4 |
G1/4 |
Union Brass Pipe Fittings G1/4 |
DPNF G3/8 |
G3/8 |
Union Brass Pipe Fittings G3/8 |
DPNF G1/2 |
G1/2 |
Union Brass Pipe Fittings G1/2 |
|
|
Metric Female Thread |
MODEL |
Female Thread |
Description |
DPNF M12 |
M12*1.5 |
Union Brass Pipe Fittings M12*1.5 |
DPNF M16 |
M16*1.5 |
Union Brass Pipe Fittings M16*1.5 |
DPNF M22 |
M22*1.5 |
Union Brass Pipe Fittings M22*1.5 |
|
|
|
|
|
|
|
|
